スチール製アクセス パネルの設置方法: ステップバイステップ ガイド

スチール製アクセスパネルの設置には次のものが必要です 正確な開口部の切断、支持フレームの構築、パネルフレームの固定、ドアの吊り下げ — このプロセスは、ほとんどの DIY 愛好家が基本的なツールを使用して 2 時間以内に完了できます。鋼製パネルは、配管、電線管、HVAC コンポーネント、および防火システムへのアクセスを提供するために壁や天井に広く使用されています。

このガイドでは、適切なパネル サイズの選択から最終的なフラッシュフィッティングまでのすべての段階を、具体的な測定値と避けるべき一般的な落とし穴とともに説明します。

始める前に必要なもの

何かを切断する前に、工具と材料を集めてください。仕事の途中でアイテムを忘れると、急いで決定を下し、悪い結果につながります。

パネルのサイズ設定のヒント: アクセスする必要があるコンポーネントよりも少なくとも 2 インチ大きいパネルを必ず注文してください。標準的な住宅用パネルの範囲は 6×6 インチから 24×36 インチです。配管の清掃に最も一般的なサイズは 12×12 インチです。

ステップ 1 — 開口部にマークを付けて位置を特定する

スタッド ファインダーを使用して、対象エリアの近くにあるスタッドまたはジョイストを見つけます。開口部の位置を決める必要があります 2つのスタッドの間 (通常、16 インチのオンセンターフレームの場合は 14.5 インチのクリア)。鉛筆で正確な長方形に印を付け、切断する前にそれが水平であることを確認します。

• 電圧テスターと検査カメラがあれば、それらを使用してパイプや配線をチェックします。
• マークライン 1/4 インチ大きい フレームフランジを考慮して、パネルのラフインサイズよりも大きくします。

ステップ 2 — 開口部をカットする

破れを防ぐために、最初にカッターナイフで鉛筆の線に沿って切り込みを入れてから、乾式壁用のこぎりを使用してきれいに切ります。 ラインの廃棄側でカット 開口部が大きくなりすぎないようにします。

• コントロールを維持するためにコーナーで鋸を開始します。
• 天井の場合は、安全メガネを着用してください。破片が直接落下します。
• 後ろの断熱材を傷つけないように、慎重に切り抜き部分を取り外します。

ステップ 3 — サポートフレームを構築する

スチール製アクセスパネル 体重を支えて平らに保つためには、しっかりした裏地が必要です。インストール ヘッダーブロックとシルブロック 開口部の上部と下部の既存のフレーム部材の間に（水平 2×4 または金属スタッド）。

• 使用する 3インチ乾式壁用ネジ 45° の角度 (つま先のねじ込み) でブロックを所定の位置にロックします。
• 幅が 16 インチを超えるパネルの場合は、開口部の両側に垂直ジャック スタッドを追加します。
• 作業を進める前に、4 つのフレーム メンバーがすべて水平であり、水準器で垂直になっていることを確認してください。

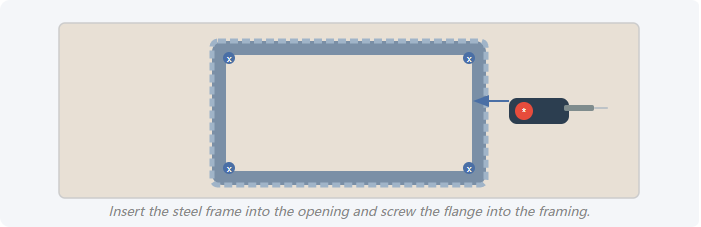

ステップ 4 — パネルフレームを設定して固定する

スチールパネルフレームを壁の前面から開口部にスライドさせます。の フランジ (リップ) は壁面に対して平らに配置する必要があります ずっとずっと。通常は四隅すべてと側面に沿って 6 ～ 8 インチごとに、あらかじめ開けられた穴を通してネジで固定します。

• 締めすぎないでください。締めすぎると、薄い鋼製フランジが歪み、隙間が生じる可能性があります。
• 乾式壁仕上げの場合は、フランジの端にジョイントコンパウンドを塗布し、塗装後に継ぎ目が見えないように外側にぼかします。

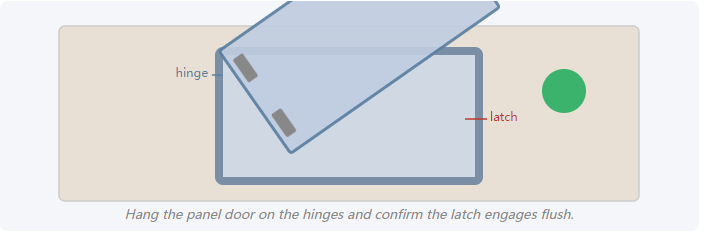

ステップ 5 — ドアを吊るしてテストする

ほとんどのスチール製アクセス パネルは、フレームにドアがあらかじめ取り付けられた状態で出荷されます。個別のものの場合は、ドアのヒンジのナックルをフレームのピンに合わせて押し下げて固定します。それから ドアを閉めて均等な隙間があるか確認してください (理想的には 2 mm 以下) すべての面。

• ラッチ機構をテストします。しっかりとカチッと音がして、固着することなく解放されるはずです。
• 防火パネルの場合は、ドアを閉めたときにドア周囲のガスケットが均等に圧縮されていることを確認してください。
• ドアの片側がたるんでいる場合は、ヒンジのネジを緩め、低い隅にシムを入れて、再度締めてください。

よくある間違いとその回避方法

• 開口部が大きすぎる: 2 回測定します。開口部が大きすぎると壁が弱くなり、仕上げた後でもフランジの隙間が見えやすくなります。
• フレームをスキップする: しっかりしたヘッダーと敷居がないと、特に湿気の多い場所では、時間の経過とともにスチールパネルが曲がり、ドアが反ってしまいます。
• 間違ったパネル タイプ: 使用する a 耐火性 (UL リスト取得済み) パネル 防火壁内 - その場所の標準パネルは検査に合格しません。
• ラッチの塗装: ラッチ機構に塗装が施されると固着の原因となります。周囲の壁を仕上げる前にマスキングをします。

壁設置と天井設置: 主な違い

フレームやパネルの配置中に重力が作用するため、天井への設置には特に注意が必要です。
