乾式壁アクセス パネルは、石膏ボードの壁または天井に同一面に設置される取り外し可能なドアまたはヒンジ付きドアで、完成した乾式壁を毎回切断することなく、配管の遮断器、電気接続箱、HVAC ダンパー、または構造コンポーネントにアクセスできる便利な開口部を提供します。 適切なパネルのタイプを選択し、最初に正しく取り付けることで、何時間もの修理労働が節約され、その後のサービスコールごとに費用のかかる乾式壁の損傷を防ぐことができます。
業界の推定によると、不適切な配置または不適切なサイズ アクセスパネル サービス訪問ごとに平均 2 ～ 4 時間の修復作業が追加されます。このガイドでは、すべての主要なパネル カテゴリ、重要なサイズとフレームのルール、および完全な設置手順をカバーしているので、請負業者や DIY ユーザーが一度で正しく理解できるようになります。
どのパネル タイプがプロジェクトに適しているかを理解することは、最も重要な決定です。間違った選択をすると、隙間ができたり、ガタガタしたり、コードに障害が発生したり、狭いスペースでパネルが開けられなくなったりする可能性があります。
これらは最も一般的な住宅用パネルです。乾式壁のビード フランジを備えた金属またはプラスチックのフレームが、フレームの粗い開口部に設置され、ドア自体が乾式壁のインレイを受け入れるため、パネルは周囲の壁にシームレスに溶け込みます。 一般的なサイズの範囲は 6×6 インチから 24×24 インチまでです。 設置後に塗装される壁や天井に最適で、ほとんど目に見えない仕上がりになります。
フラッシュ パネルには、壁面と正確に同じ高さになる頑丈な金属またはプラスチックのドアが付いています。 4 分の 1 回転のドライバー ラッチがドアを閉じた状態に保ちます。これらは、商業ビル、ユーティリティルーム、機械スペースなどでよく見られ、目に見えない仕上げよりも、工具ですぐにアクセスできる作業が重要です。標準的な商用サイズには次のものがあります。 12×12、14×14、16×16インチ ただし、カスタムサイズは広く利用可能です。
アクセス開口部が耐火壁または天井アセンブリ (たとえば、集合住宅や商業施設の 1 時間または 2 時間定格の廊下の壁) を貫通する場合は、必ず法令により義務付けられています。 これらのパネルは UL リスト (UL 10B または UL 10C など) を取得しており、通常は膨張シール付きの 20 ゲージ以上の鋼構造を使用します。 耐火性アセンブリで非定格パネルを使用することは規定違反であり、検査不合格や責任の追及につながる可能性があります。
熱性能が重要となる外壁、屋根裏部屋のハッチ、および這うスペースの天井に使用されます。断熱コア (通常は硬質ポリイソシアヌレートまたは EPS フォーム) がドアパネルに接着されています。 高品質の断熱パネルは R-10 と R-20 の間の R 値を達成します 、建物の外皮の完全性を維持するのに役立ちます。空気の侵入を防ぐために、周囲に連続的なガスケットシールが施されたパネルを探してください。
テープで固定された乾式壁ではなく、ベニヤ漆喰またはスキムコート仕上げ用に設計されています。フレームには石膏スクリードとして機能する幅広のリターンレッグが付いています。左官工事後、パネルの周囲は細いヘアラインだけが現れます。これらは、湿式石膏システムを使用する歴史的改修プロジェクトにとって正しい選択です。
用途によっては、特に吊り天井の上や機械式チェースでは、ヒンジのない完全に取り外し可能なパネルが望ましいです。これらのパネルはフレームにクリップまたは摩擦嵌めされており、完全に持ち上げて取り出すことができるため、大きな機器やパイプを開口部に通すことができます。工業用および接客業の建設では一般的です。
電気パネル、ガス遮断器、または高感度の制御装置を含むパブリックアクセスエリアのパネルの場合、キーロックシリンダーまたは南京錠掛け金がドアに組み込まれています。 ほとんどの建築基準法では、公衆がアクセスできる電気エンクロージャにはロック パネルが必要です。 シリンダー ロック オプションには、マスター キー システム用の標準キーまたは Best/Falcon 交換可能コアが含まれます。
正確な大まかな開口部のサイズとしっかりしたフレームは交渉の余地がありません。パネルが小さすぎたり、正方形ではないフレームに設置されていると、平らに閉じたり、適切に密閉されたりすることはありません。
アクセス開口部は、人の腕 (理想的には上半身) が最も深い保守可能なコンポーネントに到達できるように十分な大きさでなければなりません。実際的なルールとしては次のとおりです。
一部の管轄区域ではより大きな最小寸法が必要となるため、必ず現地の条例の改正を確認してください。
大まかな開口部が 2 つのスタッドの間にある場合は、二重のヘッダーと敷居プレートで、または 1 つのスタッド ベイに割り込む場合は、クリップル スタッドとブロッキングでフレームを構成する必要があります。 大まかな開口部は、パネルに記載されている大まかな開口部の寸法より 1/4 インチから 1/2 インチ大きい必要があります。 両側にあるので、水平と鉛直の調整が可能です。すべてのフレーム部材に水準器と直角を使用します。パネル フレームが垂直から 1/8 インチでも外れて設置されていると、閉じるときに固着してしまいます。
標準の 16 インチのオンセンターフレームは、追加のフレームなしで最大 14 インチ幅のパネルに対応します。 24 インチのオンセンター フレームの場合、最大 22 インチ幅のパネルが 1 つのベイに収まります。 1 つのベイよりも広いパネルには、両側に 2 倍のフレーム メンバーが必要です 壁の構造的完全性を維持するため。
開始前にすべてを揃えることで、仕事の途中でホームセンターに行く必要がなく、効率的に作業を進めることができます。
| カテゴリ | アイテム | 注意事項 |
|---|---|---|
| 切削工具 | 振動マルチツールまたは乾式壁ジャブソー | 振動ツールにより、フレーム付近のカットがよりきれいになります |
| 測定する | 巻尺、額縁、水準器 | 壁パネルの場合は 4 フィートのレベル。天井用魚雷レベル |
| 締め付け | 乾式壁用ネジ (1/2 インチ乾式壁用 1-5/8 インチ)、ドリル/ドライバー | 金属フレームには細目ネジを使用してください |
| 仕上げ | ジョイントコンパウンド、メッシュテープ、コーナービード | ビードフランジパネルのみ |
| 安全性 | 安全性 glasses, dust mask (N95), gloves | 石膏をカットする際に必要です |
| パネルハードウェア | アクセス パネル (正しいタイプとサイズ) | 耐火壁の場合は UL リストを確認してください |

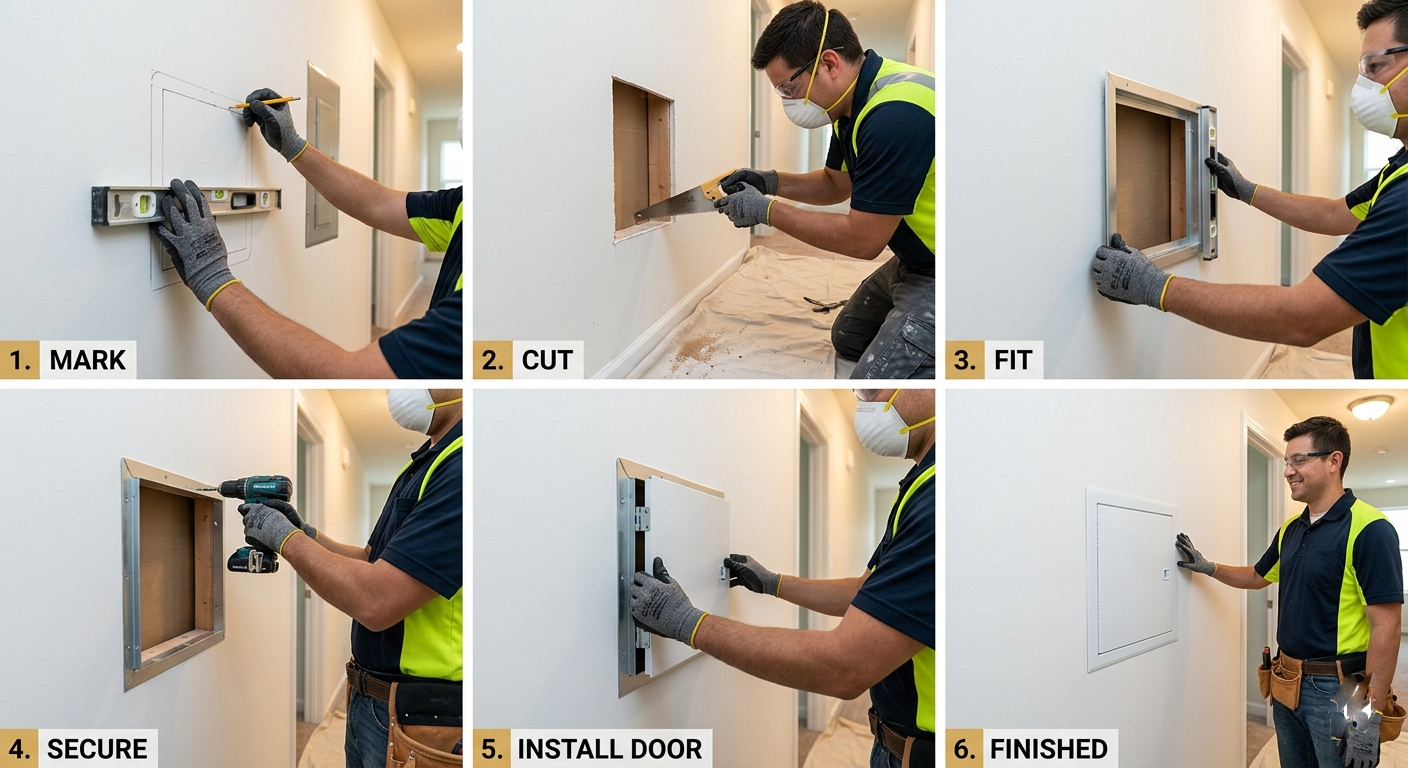

以下の手順を順番に実行してください。特にレイアウトとフレーミングで先を飛ばすことは、パネルの位置ずれやコールバック呼び出しの主な原因です。
スタッドファインダーと非接触電圧テスターを使用して、切断予定区域に活線、パイプ、またはダクトが通っていないことを確認します。対象コンポーネントの中心をマークし、鉛筆と枠四角で大まかな開口部の寸法をレイアウトします。 カットする前に寸法を 2 回再確認してください。 活線配線や銅の供給線を切断することは危険であり、費用もかかります。
開口部が既存のスタッド ベイ内にある場合は、最初にそのベイの乾式壁を切り取ります (パネルと交換します)。水平ブロック (通常は 2×4 材) を、開口部の上部と下部に設置し、側面のスタッドの間に釘またはネジで固定します。パネルが複数のスタッド ベイにまたがる場合は、両側にキング スタッドとトリマー スタッドを追加し、上部と下部に二重ヘッダーを取り付けます。 すべてのフレーム部材は既存の間柱の面と同一平面上にある必要があります パネルフレームが平らになります。
カッターナイフでレイアウトの線に沿って乾式壁に切り込みを入れ、ジャブソーまたは振動工具で切り込みます。ブレードをフレームにしっかりと当てて、きれいでサポートされたエッジを作ります。切った部分を取り除きます。開口部の側面に沿った乾式壁の端がサポートされていない (後ろにスタッドがない) 場合は、2×4 のバッカー ブロックを追加して、パネル フレームに固定するものを与えます。
パネルフレームを開口部にスライドさせます。ビード フランジ パネルの場合、フランジは乾式壁の面にすべての面で 3/4 インチオーバーラップします。フレームのレベルと鉛直を確認し、必要に応じてシムを調整します。付属のネジを使用して、あらかじめ開けられた穴を通してフレームをフレームに固定します。 1-5/8 インチ乾式壁ネジ (最大 8 インチ間隔) 。プラスチックフレームのネジを締めすぎないでください。締めすぎるとフレームが曲がり、ドアが面一に閉まらなくなります。
汎用ジョイントコンパウンドをビードフランジ全体に薄く塗布し、各コーナーにメッシュテープを埋め込みます。コンパウンドをフランジ エッジから 6 ～ 8 インチ超えてフェザリングして、トランジションが見えないようにします。最初のコートが完全に乾いた後（通常は 24 時間）、2 回目のコートを塗布します。下塗りする前に、120 グリットで軽く研磨します。 3 回の薄いコートの方が、1 回の厚いコートよりも常に平坦な結果が得られます。
塗装前に、完成した乾式壁とフランジ領域を PVA 乾式壁プライマーで下塗りします。乾式壁インサートドア付きパネルの場合は、ドアフレームの凹みに合わせて 1/2 インチの乾式壁を切り取り、付属のクリップまたは接着剤で固定し、壁に合わせてインサートの面を仕上げます。ドアをヒンジに掛けるか、フレームにセットして、ラッチがスムーズに動作するかテストします。 ドア面は周囲の壁面から 1/16 インチ以内に配置する必要があります。 - これ以上隙間が見える場合は、フレームまたは取り付けエラーを示します。
防火アクセス パネルの設置には、標準の設置以外に追加の手順が必要です。 UL の設置手順に正確に従わない場合、壁アセンブリ全体のリストおよび防火等級が無効になります。
ほとんどの管轄区域では、防火アクセス パネルに関して IBC セクション 716 に従っています。定格アセンブリに取り付ける前に、必ず管轄当局 (AHJ) に確認してください。
| 間違い | 結果 | 予防 |
|---|---|---|
| 粗い開口部のカットが大きすぎます | パネルフレームにはサポートがありません。曲がって失敗する | パネルのRO仕様を正確に測定します。オーバーカットの場合はブロッキングを追加 |
| フレームは鉛直から外に取り付けられています | ドアの片側にバインドまたは隙間がある | すべてのネジを締める前にレベル/鉛直を確認してください。必要に応じてシムを入れる |
| 耐火壁に非定格パネルを使用する | 規約違反。不合格の検査 | パネルを注文する前に壁アセンブリの定格を確認してください |
| プラスチックフレームのネジの締めすぎ | フレームの弓。ドアが平らに閉まらない | ぴったりと合うまで手で締めます。プラスチックへの動力駆動が不要 |
| 仕上げ compound over moving parts | ヒンジまたはラッチを塗装して閉じた状態にします | 仕上げ中にドアの隙間をペインターテープでマスキングする |
| 天井パネルの遮断が不十分 | パネルがたるむ。ファスナーが乾式壁から引き抜かれる | 天井開口部の 4 つの側面すべてがフレームに支えられている必要があります |
どちらの材料も適切な用途でうまく機能します。決定は、負荷、環境、仕上げ品質の要件によって決まります。
スチールフレームは、商業用途、防火用途、交通量の多い用途向けのプロフェッショナル標準です。 16 ゲージの冷間圧延鋼は、偶発的な衝撃にも曲がらずに対応します。亜鉛メッキまたは粉体塗装仕上げは、シャワーの壁の後ろや機械室などの湿った環境でも腐食に耐えます。金属フレームは、フレームの位置ずれによりアンカー ポイントが必要な場合にも、乾式壁アンカーをより確実に受け入れます。
ABS プラスチック パネルは軽量で安価で錆びないため、バスルームやランドリー ルームなどの高湿度の住宅用途に適しています。 耐火アセンブリや 12×12 インチを超える天井には適していません。 構造剛性が低いため。プラスチックフレームは、同等のスチールパネルよりも重量が大幅に軽いため、1人で簡単に設置できます。
天井への設置は壁パネルと同じ基本手順に従いますが、重力が作用するため、パネルは何十年にもわたって確実に自重を支えなければならないという、独特の課題が生じます。
適切に設置された乾式壁アクセス パネルには最小限のメンテナンスが必要ですが、年次点検を簡単に行うことで、小さな問題が高価な問題に発展することを防ぎます。
| アプリケーション | 推奨パネルタイプ | 主な仕様 |
|---|---|---|
| 住宅の浴室の配管 | ビードフランジ乾式壁インレイまたは ABS フラッシュ パネル | 最小 12×12 インチ、耐湿性フレーム |
| 電気接続箱（住宅用） | ビードフランジまたはフラッシュパネル | 最小 14×14 インチ。 NEC 314.29準拠 |
| 耐火廊下壁（商業用） | UL 認定の耐火鋼パネル | 壁アセンブリの時間評価と一致します。 20ゲージ以上 |
| 外壁・屋根裏ハッチ | 断熱アクセスパネルまたはハッチ | R-10 以上。連続ガスケットシール |
| パブリックアクセスユーティリティエリア | ロック式スチールパネル | キーシリンダーまたは南京錠の掛け金。 16ゲージ以上 |
| ベニヤ漆喰壁 | 漆喰止め（泥入り）パネル | ワイドフランジフレーム。石膏システムと互換性があります |
| 産業機械室 | クリップフレーム付きの取り外し可能なパネル | 完全除去能力。厚鋼 |
