ハッチにアクセスするための完全ガイド: タイプ、取り付け、ヒント

アン アクセスハッチ 床、天井、壁、または屋根に組み込まれたパネル、ドア、または開口部で、周囲の構造物を取り壊すことなく、隠れたスペース（這いスペース、屋根裏の隙間、機械の囲い、またはユーティリティエリアなど）にアクセスできるようにします。 適切なアクセスハッチは、費用のかかるメンテナンス作業の時間を節約し、多くの建築基準法で隠蔽された機械および電気システムについて法的に義務付けられています。 このガイドでは、すべての主要なタイプ、それらを管理する規格、用途に適したハッチの選択方法、設置とメンテナンスのベスト プラクティスについて説明します。

アクセス ハッチとは何ですか?なぜ重要ですか?

アクセス ハッチは、占有スペースと隠れたインフラストラクチャの間のゲートウェイとして機能します。配管遮断バルブ、電気接続箱、HVAC ダクト、および構造検査ポイントはすべて、日常の保守のためにハッチに依存しています。これらがなければ、メンテナンスを行うたびに仕上げ面が裂けてしまう危険があり、元のハッチの価格をすぐに 5 倍以上上回る修理費用が追加されます。

アクセスハッチは利便性を超えて、重要な安全性とコード機能を果たします。

• 国際建築基準 (IBC) セクション 1209 では、クロール スペースと屋根裏部屋にアクセス可能な開口部を設けることが義務付けられています。
• NFPA 96 は、業務用厨房の排気システムにアクセス可能なパネルを義務付けています。
• UL 認定の耐火ハッチは、床/天井アセンブリに必要な耐火定格を維持します。
• OSHA 29 CFR 1910.23 は、床の開口部と、労働者を保護するために必要なガードレールまたはカバーを対象としています。

商業ビルでは、準拠したアクセスハッチを提供しないと、検査の不合格、プロジェクトの遅延、多額の罰金が科される可能性があり、厳格な取り締まりが行われている管轄区域では、違反ごとに 10,000 ドルを超える場合もあります。

アクセスハッチの主な種類

アクセス ハッチは、主に取り付け位置とその環境のパフォーマンス要件によって分類されます。これらのカテゴリを理解することが、あらゆる仕様決定の出発点となります。

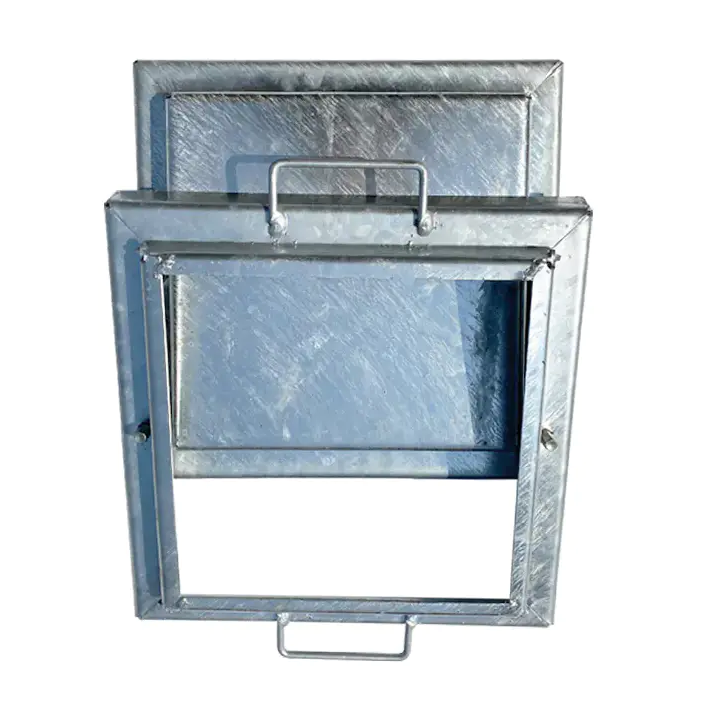

フロアアクセスハッチ

フロアハッチは、人の往来や産業環境ではフォークリフトの荷重に耐えられるように設計されています。カバーは凹型で製造されているため、周囲の表面と面一に収まります。一般的なフレーム素材には、溶融亜鉛メッキ鋼板 (屋外または湿った場所用) やアルミニウム (重量に敏感な用途用) などがあります。商業ビルの標準的な一枚板フロアハッチのサイズは通常 24 × 24 インチですが、大型機器へのアクセスには最大 96 × 96 インチのカスタム サイズも利用できます。

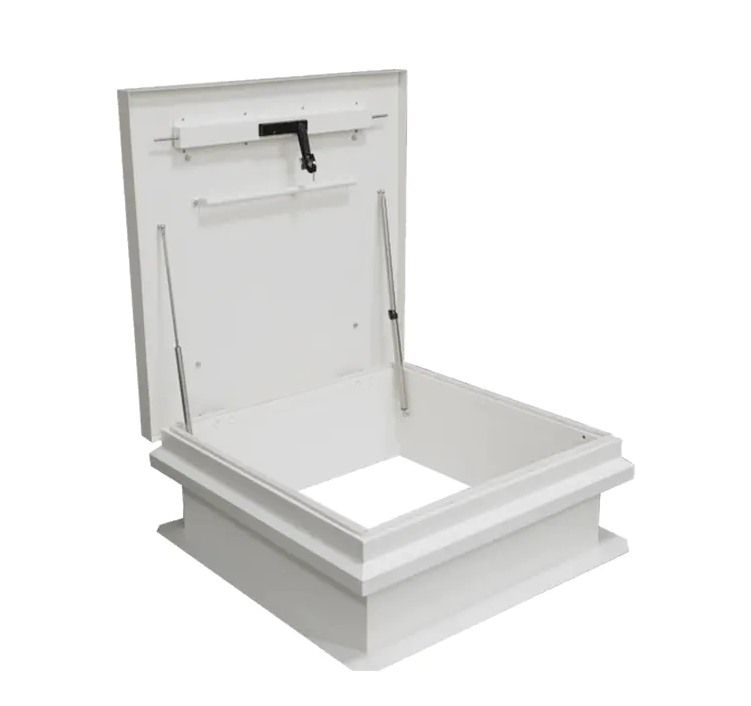

屋根アクセスハッチ

ルーフハッチは、HVAC のメンテナンス、アンテナの整備、非常時の避難のために、安全かつ耐候性の屋上へのアクセスを提供します。防水性、結露を防ぐための熱破壊、および風の吹き上げに耐える十分な強度が必要です。 ANSI/SPRI WH-1 は、屋上ハッチの耐風揚力に関する業界標準です。適切に仕様化されたルーフ ハッチには、圧縮スプリング アシスト機構が組み込まれています。ほとんどのモデルは、時速 50 マイルまでの風に耐えられるホールド オープン アームにより、ドアを 75° で開いた状態に保持します。

壁および天井のアクセス パネル

これらのパネルは、住宅および商業室内の隠された配管、電気、および HVAC コンポーネントに到達するために使用されます。乾式壁のビードフレームを使用すると、パネルを周囲の壁に合わせて同一面に漆喰で塗り、塗装することができるため、パネルがほとんど見えなくなります。標準的な住宅サイズには、12 × 12 インチ、14 × 14 インチ、および 22 × 30 インチが含まれます (後者は、ほとんどのコードで人員入力に推奨される最小値です)。

防火アクセスハッチ

耐火ハッチは、UL 10B (正圧) または UL 10C (中性圧) 規格に従ってテストされ、周囲のアセンブリに合わせて時間ごとの定格 (通常は 1 時間または 1.5 時間) が割り当てられます。高温で膨張する膨張シールが組み込まれており、煙や炎の広がりを防ぎます。 耐火性アセンブリに非定格パネルを設置することは、アセンブリ全体のリストが無効になる可能性がある規約違反です。

気密断熱ハッチ

エネルギー効率の高い建物や寒冷地用途で使用されるこれらのハッチは、通常 R-5 ～ R-20 の範囲の R 値を持つ連続周囲ガスケットと硬質断熱コアを備えています。パッシブハウスまたはネットゼロプロジェクトでは、断熱されていない屋根裏ハッチが総熱損失のうち不釣り合いな割合を占める可能性があります。調査によると、単一の 22 × 30 インチの断熱されていないハッチは、9 平方フィートの断熱されていない壁部分と同じくらいの熱を失う可能性があります。

アクセス ハッチング タイプの比較

主要な選択基準

間違ったハッチを選択すると、コード違反、早期の障害、または不適切なアクセスにつながります。製品を指定する前に、次の要素を評価してください。

負荷要件

歩行者エリアのフロアハッチには、少なくとも 300 ポンドの活荷重容量が必要です。車両エリアには、H-20 高速道路荷重 (車軸あたり最大 32,000 ポンド) に対応したハッチが必要です。構造フレームの深さは定格間で大幅に変化するため、サイズの前に必ず荷重クラスを指定してください。

材質と耐食性

材料の選択は、暴露環境によって異なります。

• スチール（溶融亜鉛メッキ）： 屋内および保護された屋外での用途に最も経済的。ほとんどの商用プロジェクトに適しています。
• アルミニウム: 軽量で自然な耐腐食性。海岸環境や重量が重要となる屋上の用途に適しています。
• ステンレス鋼 (304 または 316): 食品加工工場、海洋環境、化学施設で必要。かなり高価ですが、数十年の耐用年数があります。
• GRP/グラスファイバー: 非導電性および耐腐食性。変電所の近くまたは非常に攻撃的な化学環境で使用されます。

開口部のサイズとクリアランス

人員がアクセスするには、IBC およびほとんどの管轄規定に従って、透明な開口部 (フレームの外径ではない) が少なくとも 22 × 30 インチでなければなりません。機器へのアクセスは、通過する必要がある最大のコンポーネントを中心にしてサイズを決定する必要があります。機器のエンベロープのすべての側面に少なくとも 4 インチのクリアランスを追加します。大まかな開口部を慎重に測定します。フレーム フランジは通常、公称ハッチ サイズに片側あたり 2 ～ 4 インチ追加します。

セキュリティとロック

公共エリアまたは半公共エリアのアクセスハッチには、耐タンパー性のハードウェアを備えている必要があります。オプションには、鍵付きシリンダー ロック、バネ式スラム ロック、南京錠掛け金などがあります。重要なインフラストラクチャ (水処理、変電所) では、ハッチに二重ロック機構とこじ開け防止エッジが組み込まれていることがよくあります。出口要件の対象となるルーフハッチの場合、IBC セクション 1010 に基づき、キーなしで内側から開くパニックハードウェアの使用が義務付けられています。

熱性能と音響性能

空調設備の整った建物では、断熱されていないハッチはエネルギーに直接的な損失をもたらします。 ASHRAE 90.1-2022 に準拠するには、気候ゾーン 3 ～ 8 の屋根裏部屋およびクロール スペース ハッチは、周囲のアセンブリと一致する最小断熱値を満たしている必要があります。 STC 評価が 35 ～ 52 の音響評価ハッチは、遮音性が重要なレコーディング スタジオ、医療施設、サーバー ルーム向けに指定されています。

インストールのベストプラクティス

適切に仕様化されたハッチであっても、正しく取り付けられなかった場合、早期に故障したり、安全上の危険が生じたりすることがあります。信頼性の高い長期的なパフォーマンスを得るには、次のガイドラインに従ってください。

開口部の大まかな準備

大まかな開口部は正方形で、高さ 4 フィート以上 1/8 インチ以内に垂直でなければなりません。床ハッチのコンクリート縁石は、フレームを設置する前に最低 28 日間硬化させるか、非収縮グラウトを使用して隙間を埋める必要があります。屋根ハッチの場合、水の侵入を防ぐために、NRCA ガイドラインに従って、縁石の高さは完成した屋根の表面から少なくとも 8 インチ高くなければなりません。

アンchoring and Frame Setting

アンchor bolts or weld plates must be sized to transfer the design loads into the surrounding structure. A common error is anchoring floor hatch frames to non-structural topping slabs rather than the structural slab beneath — this can result in frame settlement or rotation under load. For masonry applications, use stainless steel or hot-dipped galvanized anchors to prevent galvanic corrosion at the connection point.

耐候性ルーフハッチ

ルーフハッチの水漏れの最も一般的な原因は、ハッチの欠陥ではなく、屋根材との不適切な一体化です。膜は、屋根材製造業者の要件に従って縁石を覆い、縁石を越える必要があります。通常、垂直脚は最小 6 インチです。すべての角と継ぎ目にフラッシングテープを貼ります。縁石とデッキの接合部をシールするためにコーキングのみに頼らないでください。

ハードウェアの調整とテスト

インストール後、すべての運用コンポーネントをテストします。

1. 蓋が自由に開き、開いた状態を保持するアームが指定された角度で確実に係合することを確認します。
2. 付属のキーを使用してすべてのロックがスムーズに動作することを確認します。
3. 周囲のガスケットが均一に圧縮されて、蓋が平らに閉まるかどうかを確認します。
4. バネ補助ハッチの場合は、蓋を開くのに必要な力が 30 ポンドを超えないようにバネの張力を調整します (ANSI/BHMA A156.19 ガイドラインに従って)。
5. 設置状況を写真で記録し、ハッチのモデル、サイズ、ハードウェアの詳細を建物のメンテナンス ファイルに記録します。

メンテナンススケジュールと点検ポイント

アクセスハッチは建物の定期メンテナンス中に見落とされることが多く、ヒンジの固着、フレームの腐食、ガスケットの損傷につながり、すべて最悪のタイミングで発見されます。体系化された検査プログラムにより、緊急の故障を防ぎます。

四半期ごとの小切手

• ヒンジとラッチ機構には乾いた PTFE 潤滑剤を使用して潤滑してください (ほこりを引き寄せる油ベースの潤滑剤は避けてください)。
• ガスケットに亀裂、圧縮永久歪み、または欠落部分がないかどうかを検査します。
• ホールドオープンアームが正しく係合および解放されていることを確認します。

アンnual Checks

• フレームと基板の接続に腐食や緩みがないか検査します。
• 屋根のハッチの場合は、縁石の水切りと膜の重ねに浮き、ひび割れ、または剥離がないか確認します。 ルーフハッチの漏れの 60% 以上はフラッシング終端点から発生しています 、蓋自体ではありません。
• 防火ハッチの自動閉鎖機能をテストし、膨張シールが損傷していないことを確認します。
• 錠シリンダーが正しいキーを受け入れ、非準拠のハードウェアに交換されていないことを確認してください。

修理ではなく交換すべき場合

次の場合にはハッチを交換してください。 フレームに貫通腐食または構造的変形が見られる。ハードウェアを調整した後、ドアがぴったり閉まらなくなりました。耐火等級ラベルがないか、判読できない（アセンブリが UL リストを失っている）。または、そのハッチは、現在の居住用のコード要件よりも前のものです。標準的な商用ハッチの交換費用は、タイプとサイズに応じて通常 200 ～ 1,500 ドルですが、非準拠または故障したユニットによる賠償責任よりもはるかに低くなります。

避けるべきよくある間違い

経験豊富な請負業者や施設管理者は、依然として同じエラーに繰り返し遭遇します。それらを事前に把握しておくことで、コストのかかるやり直しを防ぐことができます。

• 開口部の確認をせずに呼び寸法で指定する場合： 「24 × 24」のフロアハッチには、フレームの後にわずか 21.5 × 21.5 インチの開口部しかない場合があります。製品データシートで明確な開口部を必ず確認してください。
• インテリアパネルを屋外で使用する場合: 標準的な乾式壁パネルは、湿気への暴露に対して定格がありません。屋根付きの屋外の場所であっても、少なくとも EPDM ガスケットを備えた亜鉛メッキ鋼板またはアルミニウムのユニットが必要です。
• 耐火アセンブリの UL ラベルを無視する: 「類似の」未掲載製品を代替すると、アセンブリの評価が無効になり、火災損失請求が発生した場合に責任が生じます。
• 落下防止計画を立てずに屋根ハッチを設置する場合: OSHA 1926.502 では、設置中に屋上の開口部を保護することが求められています。また、屋根のハッチ自体は、保護されていないエッジに対するガードレールの要件を満たしていません。多くの場合、別の手すりや安全ケージが必要になります。
• 屋根工事業者との調整を忘れた場合： メンブレンを取り付ける前に、ハッチ縁石を設定する必要があります。完成した膜に縁石を後付けすると、ほとんどの場合、防水の完全性が損なわれます。

特定のアプリケーションのハッチにアクセスする

住宅

住宅建設において、最も重要なハッチ位置は、屋根裏部屋 (IRC R807.1 に従って最小 22 × 30 インチの開口部)、クローリング スペース (IRC R408.4 に従って最小 18 × 24 インチ)、および配管バルブの後ろのバスまたはキッチンのアクセス パネルです。周囲の断熱材と一致する R 値を備えた断熱された屋根裏ハッチは熱損失を低減し、気候ゾーン 4 以上のエネルギー基準で義務付けられることが増えています。

商業および施設の建物

大きな建物は、設計段階で計画されたハッチの調整されたマトリックスに依存します。機械エンジニアは通常、契約書類の一部として、反射された天井平面図と平面図にハッチの位置を指定します。たとえば、中規模の病院には、配管、医療ガス、電気、HVAC システムに対応する 200 を超える個別のアクセス パネルが含まれている場合があります。各アクセス パネルは、周囲のアセンブリのパフォーマンス要件に合わせて選択されます。

産業およびインフラ施設

下水処理プラント、発電所、トンネルでは、絶え間ない人の往来、化学物質への曝露、および場合によっては車両の荷重に耐えるように作られた頑丈なフロアハッチが使用されています。フレーム周囲の凹んだ排水溝が水の浸入を防ぎます。 OSHA 1910.146 で規制されている密閉空間への進入 (CSE) シナリオでは、ハッチ開口部の寸法とアプローチの形状は、自給式呼吸器を含む完全な PPE での進入に対応する必要があります。
